在工業自動化、機器視覺和智能制造飛速發展的今天，工控機作為核心計算單元，其性能與擴展性直接決定了整個系統的能力。而在決定工控機擴展能力的諸多因素中，PCIe總線技術扮演著無可替代的關鍵角色。本文將深入科普PCIe在工控機中的作用，并解析其如何成為工業應用的性能基石。

　　一、 PCIe：數據高速通道的核心解析

　　PCIe是一種高速串行計算機擴展總線標準，它采用了點對點的串行連接方式，為每個連接到主機的設備提供獨立的專屬數據通道。這與早期共享帶寬的PCI總線相比，是一個巨大的飛躍，徹底避免了不同設備之間的帶寬爭搶，確保了數據傳輸?shù)母咝c穩定。

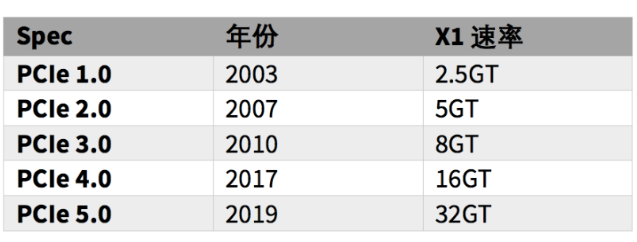

　　不同的PCIe版本和規格，提供了不同的帶寬，也因此連接不同的設備，以滿足多樣化的工業需求：

　　PCIe 1.0 & 2.0：基礎應用的基石

　　早期的PCIe 1.0和2.0版本，雖然帶寬相對較低，但為工控機擴展基礎外設奠定了基礎。它們通常用于連接對帶寬要求不高的設備，如早期的聲卡、低速網卡和一些專用的采集卡。在部分要求不高的工業場景中，這些版本的設備仍在服役。

　　PCIe 3.0：當前工業應用的中堅力量

　　這是目前應用最廣泛的規格。其高帶寬和低延遲特性，完美契合了工業領域?qū)π阅艿膰?yán)苛要求。高性能顯卡、高端固態硬盤、多口千兆/萬兆網卡以及各種專業的數據采集卡和運動控制卡，都依賴PCIe 3.0接口來發揮全部性能。可以說，現代PCIe工控機的強大擴展能力，很大程度上得益于PCIe 3.0的普及。

　　PCIe 4.0/5.0：面向未來的性能飛躍

　　新一代的PCIe標準將帶寬提升到了新的高度，主要用于應對人工智能訓練、邊緣推理、超高清視覺處理等對數據吞吐量要求極致的場景。它們能支持新一代的旗艦級GPU和NVMe固態硬盤，為未來的高負載工業應用預留了充足的性能空間。

　　二、 為何PCIe對工控機如此重要？

　　與普通商用電腦不同，工控機往往需要接入多種專業的外設模塊，這正是PCIe工控機核心價值所在：

　　無與倫比的擴展靈活性：通過主板上的PCIe插槽，一臺PCIe工控機可以同時擴展多張功能卡，例如一張圖像采集卡、一張運動控制卡和一張多端口網卡，從而在一臺主機內集成多種功能，簡化系統結構。

　　保障實時性與穩定性：在工業控制中，指令響應的實時性和數據傳輸?shù)姆€(wěn)定性至關重要。PCIe的專屬通道架構能夠確保關鍵數據（如急停信號、視覺定位數據）以極低的延遲和極高的確定性傳輸，這是保障生產安全與效率的前提。

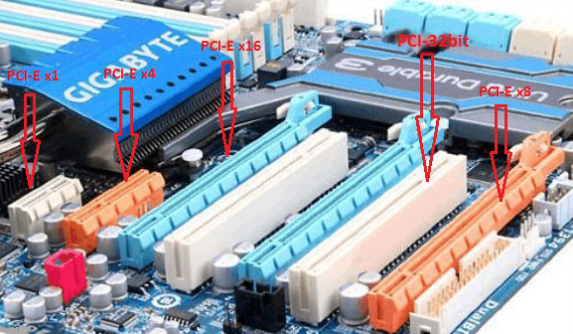

　　滿足定制化需求：不同的工業場景需求各異。有的需要強大的圖形計算能力，有的需要連接大量的傳感器。豐富的PCIe插槽種類（x1, x4, x8, x16）使得用戶可以根據具體需求，靈活選擇和搭配擴展設備，實現深度定制。

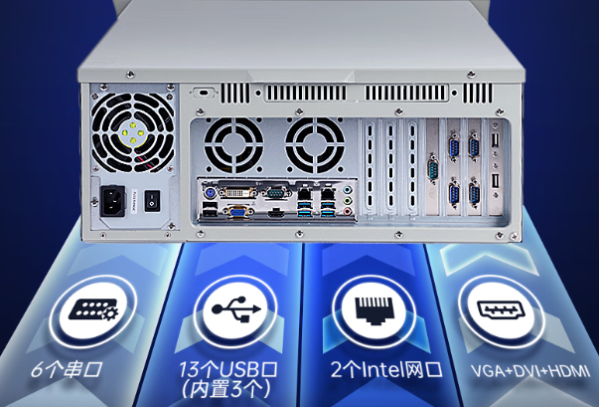

　　三、 卓越范例：東田 PCIe工控機DT-610L-BQ270MA

　　理論需要實踐來印證。以東田科技的DT-610L-BQ270MA這款高性能PCIe工控機為例，我們可以清晰地看到PCIe技術是如何在具體產品中發揮威力的。

　　這款工控機在設計上充分考慮了工業應用的擴展需求，提供了極其豐富的PCIe插槽配置：

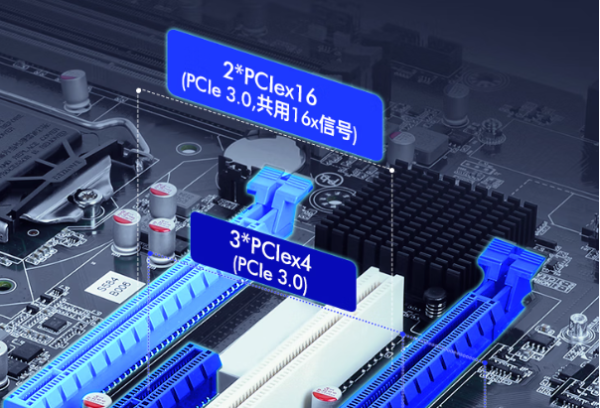

　　2個PCIe x16插槽（PCIe 3.0）：通常用于擴展高性能獨立GPU，進行復雜的機器視覺圖像處理，或安裝專用的計算加速卡。

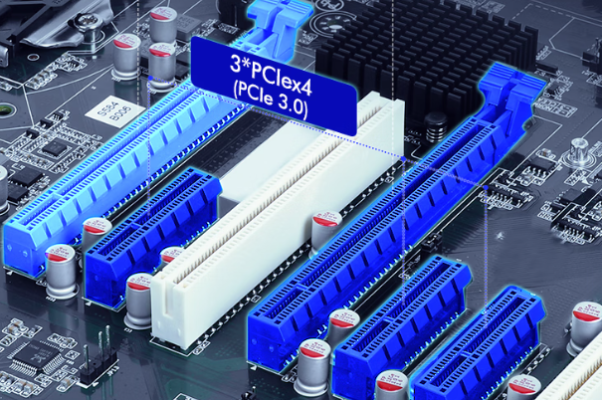

　　3個PCIe x4插槽（PCIe 3.0）：可用于擴展多端口網卡以組建復雜的網絡系統，或安裝高速數據采集卡、通訊卡等。

　　此外，它還保留了2個傳統PCI插槽，體現了對老舊工業設備的良好兼容性。

　　這種“5+2”的擴展槽設計，使得DT-610L-BQ270MA成為一款真正的全能型PCIe工控機平臺。無論是構建一個集視覺檢測、運動控制和數據通信于一體的自動化產線，還是部署一個需要多路網絡接入的網關服務器，它都能通過靈活的板卡擴展輕松應對。

　　四、結語

　　總而言之，PCIe技術是現代化工控機的靈魂，它提供的不僅是速度，更是系統構建的靈活性和應對復雜工業場景的能力。選擇一臺像東田DT-610L-BQ270MA這樣擁有強大PCIe擴展能力的工控機，意味著為您的工業自動化系統打下了一個堅實且面向未來的基礎。

　　在智能制造不斷演進的道路上，理解并善用PCIe，無疑將為您的項目注入強大的驅動力。
