東田工控已為客戶量身定制多套機器視覺解決方案?？蛻粜枨蠖ㄖ苹菛|田工控十分重視，并卓有成效的一項業務，我們的設計開發團隊、供應鏈體系、組裝與測試團隊，都十分適應快速客戶需求定制化的要求，我們堅信，提升客戶項目的價值是我們自我實現的方式。

　　多功能機器視覺設備可以方便的架設在各種類型的生產流水線，高清工業相機掃描流水線上的產品特征，與標準產品數據庫里的特征表進行匹配，從而即時分析出產品的良品與不良品；將監控過程數據傳送到電腦服務器終端進行電子報表打印與查詢。

　　多功能型機器視覺設備由DTB-3116-Q370東田工控視覺工控機，工業相機，工業鏡頭，繼電器報警器，臺面安裝支架，環形光源六大模塊構成。東田工控視覺主機操作系統內嵌視覺分析算法，配置輔助的LED機器視覺光源以及安裝支架，當流水線的產品碰觸視頻檢測區域的檢測紅線時，啟動視頻捕捉產品的特征數據，進行良品與不良品的匹配與分析。

　　產品功能描述：

　　標準版產品缺陷機器視覺檢測系統，分為六大核心功能：

　　1.尺寸檢測：

　　1)內孔徑尺寸

　　2)外孔徑尺寸

　　3)長度

　　4)寬度

　　5)高度

　　6)厚度

　　7)對角線長度

　　快速檢測流水線上或者靜止?fàn)顟B(tài)的目標的各種上述特征，同時將具體的檢測數值顯示在操作界面上，用戶可以設定標準值，超出范圍后立即輸出NG報警信號，通過繼電器報警模塊輸出聯動PLC設備進行處理。

　　流水線上的金屬孔徑的內孔徑尺寸測量(同時輸出繼電器信號報警) 配件撞到紅線開始檢測。

　　瑕疵檢測

　　1)黑點檢測

　　2)白點檢測

　　3)劃痕檢測

　　4)污點檢測

　　5)劃傷檢測

　　6)頭發絲檢測

　　7)布匹檢測

　　8)膠帶檢測

　　快速檢測流水線上或者靜止?fàn)顟B(tài)的目標的各種上述特征，同時將具體的檢測數值顯示在操作界面上，用戶可以設定標準值，超出范圍后立即輸出NG報警信號，通過繼電器報警模塊輸出聯動PLC設備進行處理。

　　（塑料件的表面劃痕 劃傷 檢測）

　　色差檢測

　　1)RGB色差檢測

　　2)LAB色差檢測

　　3)膠帶偏色檢測

　　4)布料偏色檢測

　　5)塑膠棒甲乙丙色差分級檢測

　　6)鉛筆甲乙丙色差分級檢測

　　快速檢測流水線上或者靜止?fàn)顟B(tài)的目標的各種上述特征，同時將具體的檢測數值顯示在操作界面上，用戶可以設定標準值，超出范圍后立即輸出NG報警信號，通過繼電器報警模塊輸出聯動PLC設備進行處理。

　　塑膠棒上的色差檢測，提前輸入數據庫中正常的顏色，產品和數據庫中的顏色進行對比，如果有色差，通過繼電器報警模塊輸出聯動PLC設備進行處理

　　形態分布

　　1)螺絲有無螺紋檢測

　　2)金屬面板多個螺孔有無螺紋檢測

　　3)蒜頭的正面，反面，缺瓣的檢測

　　4)金屬管道五金件的首尾方向的檢測

　　5)印刷字符的錯誤檢測

　　6)印刷日期的錯誤檢測

　　7)印刷LOGO的錯誤檢測

　　8)良品里面混入異物的錯誤檢測

　　快速檢測流水線上或者靜止?fàn)顟B(tài)的目標的各種上述特征，同時將具體的檢測數值顯示在操作界面上，用戶可以設定標準值，超出范圍后立即輸出NG報警信號，通過繼電器報警模塊輸出聯動PLC設備進行處理。

　　機械定位

　　1)目標的中心坐標（X,Y）值定位

　　2)目標的左手邊邊緣的傾斜的角度

　　3)通過RS232串口輸出上述數據到PLC接口，PLC設備只需重新定義好檢測區域的左上角坐標（0，0），以及右下角坐標（640，480）,即可對應抓取機器視覺定位的目標。

　　金屬片坐標中心定位與配合機械手抓取

　　方向檢測

　　1)金屬管道的頭尾方向檢測

　　2)金屬器件的左右方向檢測

　　3)物體表面缺口方向檢測

　　4)物體表面四條邊切邊判斷特殊特征檢測

　　5)物體表面特殊方面指向檢測

　　檢測性能

　　1)東田工控檢測主機DTB-3116-Q370，配置4路網口接口，配置2路串口，2060獨立顯卡。

　　2)標準配置3~5 個/秒

　　3)線性速度<0.5米/秒

　　4)檢測精度0.001 毫米

　　5)繼電器報警時間<0.05 秒

　　6)檢測面積 10cm*10cm范圍內效果

　　7)工業相機安裝高度15cm

　　8)可同時檢測十二個區域

　　9)主機可以一拖三組工業相機

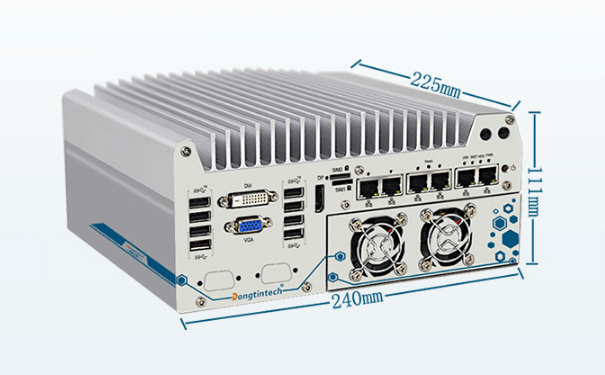

　　DTB-3116-Q370

　　產品特點

　　1)多功能檢測一體機更加節省硬件投入，為用戶提供了更高效的視覺檢測方案。

　　2)從生產效率的角度來說，由于操作工在長時間工作下容易疲憊，人工視覺質量效率低下且精度不高，而機器視覺可以長時間穩定工作，大大提高生產效率、檢測精度以及自動化程度。

　　3)從成本控制的角度來說，培訓一個合格的操作工需要企業管理者花費大量的人力物力，然而單純的培訓還遠遠不夠，后續還需要花費大量的時間，使操作工的水平在實踐中得到提升。而機器視覺只要設計、調試和操作得當，可以在很長一段時間內不間斷使用，同時確保生產效果。

　　4)在某些特殊工業環境中實施工況檢測，如焊接、火藥制造等，人工視覺可能會對操作工的人身安全造成威脅，而機器視覺從某種程度上有效地規避了這些風險。

　　5)無損檢測，即非接觸檢測，對檢測目標沒有任何損傷，可以避免人工檢測中對合格品的二次損壞。

　　總的來說，東田工控機在機器視覺運用這塊合作過不少公司，各方面經驗還是很足的，再加上強大完善的售后服務，可以安心交給東田工控，幫朋友們找到適合自己的高性價比工控機，另外有關工控機配置方面或有其他想了解的機型，都可以聯系我們。
