近年來在工控機行業的不斷發展下，性能有了顯著地提高，而且工控機價格也在降低，現在工控機在過程控制和自動化領域的應用越來越廣泛。工控機的響應處理能力、易擴展、豐富的數字、模擬和開關輸入輸出接口等優點，都使得它在各種工業環境中如魚得水，游刃有余。

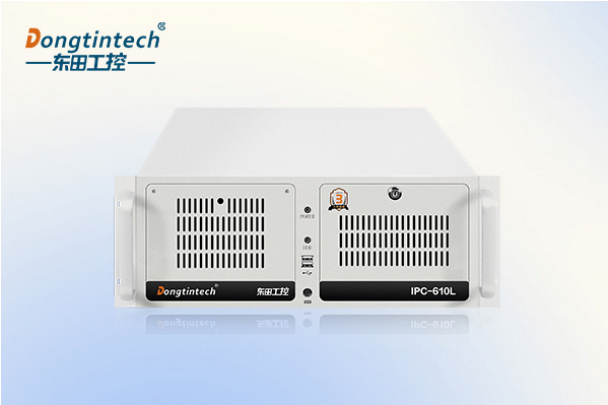

　?。üた貦C）

　　而可編程序控制器PLC在1970年代開發的新一代工業控制設備,廣泛應用于工業控制的各個領域,它是基于繼電器邏輯控制,逐漸發展成邏輯控制,和計數、時間、和分支數學計算，模擬脈沖控制裝置,如一個全面的控制。從硬件上看，PLC實際上是一種具有合適的工業控制接口的專用計算機。

　　在其技術開發過程中，PLC和工控機積極開發高可靠性、網絡化、高性能的用戶開發軟件技術性能，以滿足工業現場應用和用戶二次開發的需要。

　　PLC和工業計算機的最新技術發展?jié)M足了不同工程師對設備應用性能的要求，它們使得控制器硬件可以實現標準化，而僅僅通過軟件改變就可以滿足用戶的各種控制要求。

　　（工業控制系統的典型結構圖）

　　那么工控機和plc怎樣實現通訊呢？一般工控機和plc實現通訊都是通過串口來進行的。

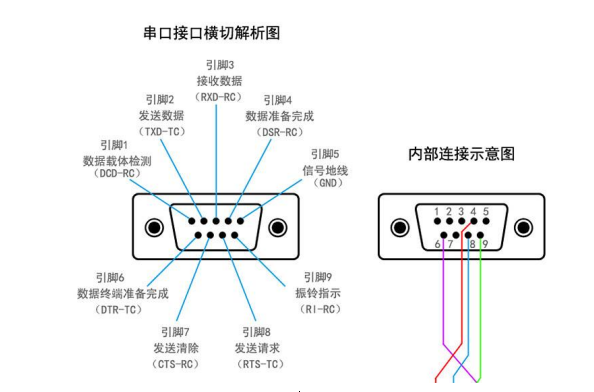

　?。ù冢?/span>

　　工控技術人員在使用PLC時會接觸到很多通信協議和通信接口，哪些是最基本的PLC串行通信和基本通信接口？

　　串口是計算機上設備通信的一種非常常見的協議。大多數工控機包含兩個基于rs232的串行端口。

　　常用PLC基本接口，有RS-232，RS-422，RS-485。

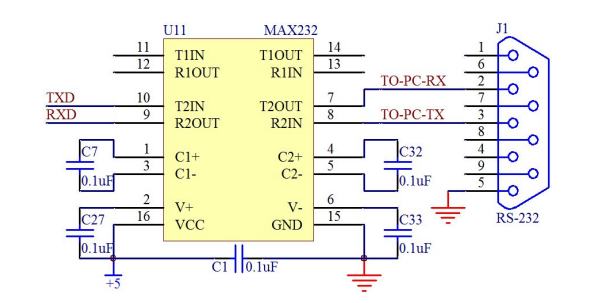

　?。≧s-232）

　　Rs-232可以用于多種用途，如連接鼠標、打印機或調制解調器，以及工業儀器。對于驅動程序和線路的改進，rs-232傳輸長度或速度在實際應用中經常超過標準值。

　　Rs-232僅限于PC串行端口和設備之間的點對點通信。rs-232串行通信的范圍是50英尺。

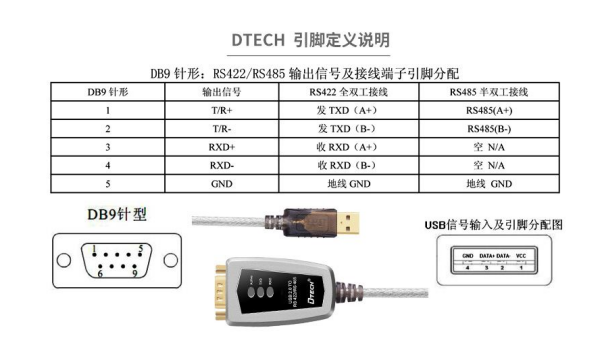

　?。≧s-422和Rs-485）

　　Rs-422采用差分信號，rs-232采用非平衡基準地信號。差分傳輸采用兩根導線發送和接收信號，比rs-232具有更強的抗噪性和更長的傳輸距離，更好的抗噪性和更長的傳輸距離，這在工業環境中是一大優勢。

　　Rs-485是rs-422的一個改進，因為它將設備數量從10個提高到32個，而且規定了最大設備數量的電氣特性，以確保足夠的信號電壓。

　　使用多個設備的功能，您可以使用一個rs-422端口來構建一個設備網絡。具有良好的抗噪聲能力和多設備功能，在工業應用中，建立與PC機、HMI或其他操作連接的分布式設備網絡時，選擇rs-485進行串行連接。

　　所有的rs-422設備都可以通過Rs-485進行控制。同時rs-485允許超過4000英尺長的電線串行通過。

　　在工控機和plc實現通訊的工控系統中，工控機作為上位機，直接發出操作控制命令并在屏幕上顯示液壓、水位、溫度等信號變化。而PLC作為下位機，直接控制設備，獲取設備狀態信息，從而控制相關設備的元件和驅動裝置。

　　目前的PLC產品主要可分為三個流派:美國、歐洲和日本。從儀表的特點來看，美國和歐洲以中型PLC為人所知，日本以小型PLC為人所知。

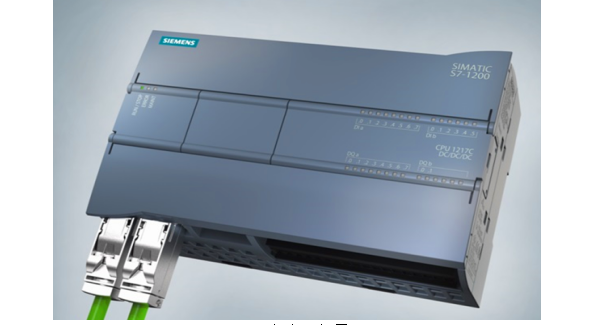

　?。≒LC設備西門子）

　　主流的PLC品牌包括西門子、施耐德、歐姆龍、三菱、羅克韋爾、GE-FANUC等等。

　　PLC領先的企業必須是西門子，其在全球的市場份額高達70-80%，尤其是在冶金行業，甚至可以接近百分百。

　　ABB也是一個非常強大的PLC品牌，尤其是在油田方面，應用非常廣泛，基本可以說已經超越西門子了。

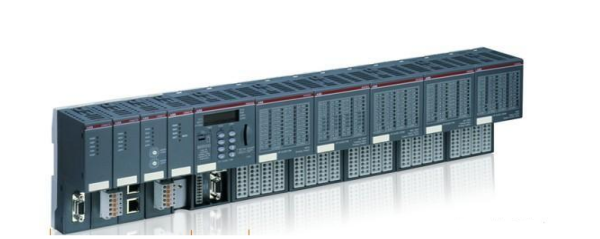

　　（abb）

　　當然，霍尼韋爾和羅克韋爾的業績也很強勁，但市場占有率不高，一方面是因為業績比西門子ABB差，另一方面，價格也高。

　　第四是施耐德，PLC不是很強大，但施耐德的高壓和低壓確實很牛，性價比高。

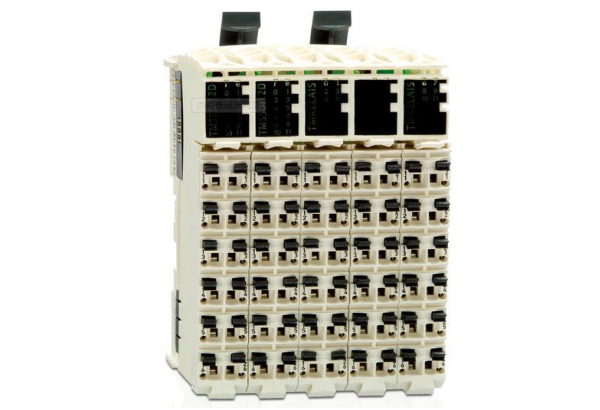

　?。ㄊ┠偷拢?/span>

　　然后一些日本PLC品牌，如三菱、歐姆龍等。

　　在工業自動化場合，用于和plc實現通訊的配套工控機的對機器性能要求不高，所以我們推薦用普通酷睿2、3代級別的機型就能完全滿足，大部分的工業場合的操作系統還是windowsxp和windows7為主。所以搭配一款標準的酷睿二代的工控機，就可以滿足工業現場鏈接plc的需求。同時機器大部分情況下需要安裝到機柜中，那就19寸，4U標準大小的工控機就是非常不錯的選擇。

　　在這里，我們給大家推薦一款東田工控的主流機型：

　　推薦機型：東田4U工控機DT-610L-JH61MC

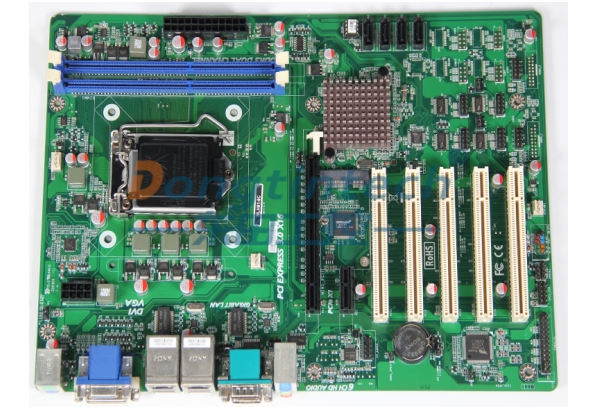

　?。|田4U工控機DT-610L-JH61MC主板圖）

　　推薦配置：東田DT-610L機箱/JH61MC主板/酷睿三代I3-3240(3.4GHz)CPU/金士頓8GDDR3L內存/希捷1T機械硬盤/全漢300W工業電源

　　機型特點：

　　1、主板提供6個串口，其中2個串口為232/422/485可調，方便鏈接外圍設備。

　　2、主板提供5個pci槽，可支持多種pci采集卡。

　　3、主板提供2個千兆網口，給客戶提供更穩定可靠的網絡通訊端口。

　　4、主板提供8路GPIO。
